ARO Doppel-Membranpumpen der EXP-Serie
ARO EXP-Membranpumpen für anspruchsvolle Förderaufgaben – mit technischer Auslegung, abgestimmten Werkstoffen und Service für Ihren Prozess.
Die EXP-Serie, abgestimmt auf Ihre Förderaufgabe
Bei der Auswahl einer ARO EXP-Doppel-Membranpumpe betrachten wir Ihre gesamte Förderaufgabe: Welches Medium wird gefördert, welche Fördermenge und welcher Förderdruck werden benötigt und wie ist die Pumpe in den Prozess eingebunden?
Wir stimmen Baugröße und Werkstoffe auf Viskosität, Temperatur, chemische Beständigkeit sowie Feststoffanteil und Abrasivität ab. Auch Ansaugbedingungen, Luftversorgung und Wartungsanforderungen fließen in unsere Beratung ein.
Verfügbare Modelle, technische Daten, Ersatzteile und Dokumentationen finden Sie im AROwebshop. Bei der Auswahl und bei Anpassungen unterstützen wir Sie persönlich.
Vorteile der ARO EXP-Serie
- Förderleistung bis 1.079 l/min, abhängig von Modell und Betriebsbedingungen
- Große Auswahl an Werkstoffen und Anschlusskonfigurationen
- Zuverlässiges Umschalten durch SimulShift™-Pilotventil
- Reduzierte Vereisungsneigung durch Quick Dump™-Abluftventile
- Servicefreundliche, modulare Konstruktion
- Elektronische Schnittstelle zur Prozessintegration, je nach Ausführung
- Optionale Magnetventil-Ansteuerung zur präzisen Steuerung der Hubfrequenz
- Spezielle langlebige PTFE-Membranen: laut ARO bis zu doppelte Standzeit gegenüber Standard-PTFE-Membranen
- ATEX-zertifizierte Ausführungen verfügbar
Verfügbarkeit und Leistungsdaten hängen von der gewählten Pumpenausführung ab. Die tatsächliche Membranstandzeit ist anwendungsabhängig.
ARO EXP-Membranpumpen im Einsatz
ARO Exp-Serie 1/4" Kunststoff
- pneum. Doppelmembranpumpe
- Förderleistung: max. 1,2 m3/h
- Förderdruck: max. 8,6 bar
- Anschluss: 1/4"
- Materialien: PP, PVDF, Acetal leitfähig
Erweiterte technische Daten
Verhältnis:
1:1
Maximaler Durchfluss:
5,3 g.p.m. (20 l.p.m.)
Verdrängung pro Zyklus:
0,25 Gallonen (0,95 Liter)
Lufteinlass (weiblich):
1/4 – 18 PTF SAE kurz
Flüssigkeitseinlass / -auslass (Hybrid):
Innengewinde: 1/4″ NPTF / BSPT
Außengewinde: 3/4″ – 14 NPTF / BSPT
Maximaler Betriebsdruck:
125 psi (8,6 bar)
Maximaler Feststoffdurchmesser:
1/16″ (1,66 mm)
Gewicht (je nach Material):
Polypropylen: 2,86 lbs (1,3 kg)
PVDF: 3,88 lbs (1,76 kg)
Acetal: 3,52 lbs (1,60 kg)
Maximale Trockensaughöhe:
15 ft (4,6 m)
Schallpegel:
70 PSI (4,8 bar)
60 Zyklen/Minute
85,0 dB(A)
Ausstattung:
Schalldämpfer: integral, im Lieferumfang enthalten

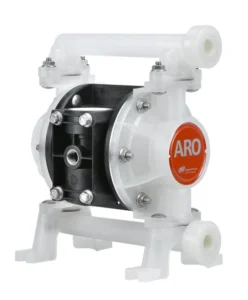

ARO Exp-Serie 3/8" Kunststoff
- pneum. Doppelmembranpumpe
- Förderleistung: max. 2,4 m3/h
- Förderdruck: max. 6,9 bar
- Anschluss: 3/8"
- Materialien: PP, PVDF, Acetal leitfähig
Erweiterte technische Daten
Verhältnis: 1:1
Maximaler Durchfluss: 10.6 g.p.m. (40.1 l.p.m.) 8.7 (32.9) Flex check
Verdrängung pro Zyklus:
0,022 Gallonen (0,083-Liter)
0,018 (0,068) Flex check
Lufteinlass: (Buchse) 1/4 – 18 P.T.F. SAE kurz
Flüssigkeitseinlass/-auslass:
3/8 – 18 N.P.T.F. – 1
Rp 3/8 (3/8 – 19 BSP, parallel)
Max. Betriebsdruck: 100 psi (6,9-bar)
Schwebestoffe max. Durchmesser: 1/16-in. (1,6-mm) Flex check (Fasern)
Gewicht: lbs (kg)
PD03P-XDS-XXX 4.2 (1.9)
PD03P-XES-XXX 4.3 (1.9)
PD03P-XKS-XXX 4.5 (2.0)
PD03P-XLS-XXX 4.6 (2.1)
PD03P-XPS-XXX 3.4 (1.6)
PD03P-XRS-XXX 3.5 (1.6)
Maximale Trockensaughöhe: ft (m) 9.25 (2.8)
Schallpegel: 70 PSI (4,8 bar) 60 Zyklen/Minute 85,0 db(A)
Schalldämpfer: Integral, im Lieferumfang enthalten
ARO Exp-Serie 1/2" Kunststoff
- pneum. Doppelmembranpumpe
- Förderleistung: max. 3,24 m3/h
- Förderdruck: max. 6,9 bar
- Anschluss: 1/2"
- Materialien: PP, PVDF, Acetal leitfähig
Erweiterte technische Daten
Verhältnis:
1:1
Maximaler Durchfluss:
14,4 g.p.m. (54,5 l/min)
Verdrängung pro Zyklus:
0,25 Gallonen (0,95 Liter)
Lufteinlass (Buchse):
1/4 – 18 P.T.F. SAE kurz
Flüssigkeitseinlass / -auslass:
1/2 – 14 N.P.T.F.-1
Rp 1/2 (1/2 – 14 BSP, parallel)
Maximaler Betriebsdruck:
8,3 bar (120 psi)
Maximaler Feststoffdurchmesser:
3/32″ (2,4 mm)
Gewicht (je nach Ausführung):
PD05P-XDS-XXX-B: 6,3 lbs (2,9 kg)
PD05P-XES-XXX-B: 6,7 lbs (3,0 kg)
PD05P-XKS-XXX-B: 6,8 lbs (3,1 kg)
PD05P-XLS-XXX-B: 7,2 lbs (3,3 kg)
PD05P-XPS-XXX-B: 5,2 lbs (2,4 kg)
PD05P-XRS-XXX-B: 5,4 lbs (2,5 kg)
Maximale Trockensaughöhe:
15,0 ft (4,5 m)
Schallpegel:
70 PSI (4,8 bar)
60 Zyklen/Minute
85,0 dB(A)
Ausstattung:
Schalldämpfer: integral, im Lieferumfang enthalten

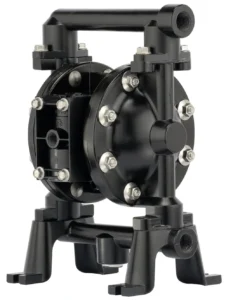

ARO Exp-Serie 1/2" Metall
- pneum. Doppelmembranpumpe
- Förderleistung: max. 2,95 m3/h
- Förderdruck: max. 6,9 bar
- Anschluss: 1/2"
- Materialien: Aluminium, SS316
Erweiterte technische Daten
Verhältnis:
1:1
Maximaler Durchfluss:
Kugelventil: 13 g.p.m. (49,2 l.p.m.)
Entenschnabelventil: 10 g.p.m. (37,9 l.p.m.)
Verdrängung pro Zyklus:
Kugelventil: 0,04 gal (0,15 l)
Entenschnabelventil: 0,032 gal (0,12 l)
Lufteinlass (weiblich):
1/4 – 18 N.P.T.F.-1
Flüssigkeitseinlass / -auslass:
1/2 – 14 N.P.T.F.-1
Maximaler Betriebsdruck:
100 psi (6,9 bar)
Maximaler Feststoffdurchmesser:
Kugelventil: 3/32″ (2,4 mm)
Entenschnabelventil: faserförmige Schwebstoffe
Gewicht (je nach Material):
Polypropylen: 7,2 lbs (3,3 kg)
Erdungsfähiges Acetal: 8,8 lbs (4,0 kg)
Kynar® PVDF: 9,5 lbs (4,3 kg)
Maximale Trockensaughöhe:
15 ft (4,6 m)
Schallpegel:
70 PSI
60 Zyklen/Minute
71,1 dB(A)
Ausstattung:
Schalldämpfer: integral, im Lieferumfang enthalten
ARO Exp-Serie 3/4" Kunststoff
- pneum. Doppelmembranpumpe
- Förderleistung: max. 3,36 m3/h
- Förderdruck: max. 6,9 bar
- Anschluss: 3/4"
- Materialien: PP, PVDF, Acetal leitfähig
Erweiterte technische Daten
Verhältnis:
1:1
Maximaler Durchfluss:
14,8 g.p.m. (56 l.p.m.)
Verdrängung pro Zyklus:
0,032 Gallonen (0,12 Liter)
Lufteinlass (weiblich):
1/4 – 18 P.T.F. SAE kurz
Flüssigkeitseinlass / -auslass:
3/4 – 14 N.P.T.F.-1
Rp 3/4 (3/4 – 14 BSP, parallel)
Maximaler Betriebsdruck:
100 psi (6,9 bar)
Maximaler Feststoffdurchmesser:
3/32″ (2,4 mm)
Gewicht:
5,61 lbs (2,54 kg)
Maximale Trockensaughöhe:
15,0 ft (4,5 m)
Schallpegel:
70 PSI
60 Zyklen/Minute
75,0 dB(A)
Ausstattung:
Schalldämpfer: integral, im Lieferumfang enthalten
ARO Exp-Serie 3/4" Metall
- pneum. Doppelmembranpumpe
- Förderleistung: max. 3,09 m3/h
- Förderdruck: max. 6,9 bar
- Anschluss: 3/4"
- Materialien: Aluminium, SS316
Erweiterte technische Daten
Verhältnis:
1:1
Maximaler Durchfluss:
13,6 g.p.m. (51,5 l.p.m.)
Verdrängung pro Zyklus:
0,030 Gallonen (0,11 Liter)
Lufteinlass (weiblich):
1/4 – 18 P.T.F. SAE kurz
Flüssigkeitseinlass / -auslass:
3/4 – 14 N.P.T.F.-2
Rp 3/4 (3/4 – 14 BSP, parallel)
Maximaler Betriebsdruck:
100 psi (6,9 bar)
Maximaler Feststoffdurchmesser:
3/32″ (2,4 mm)
Gewicht (je nach Ausführung):
PX07R: 8,74 lbs (3,96 kg)
PX07A: 11,0 lbs (4,99 kg)
Maximale Trockensaughöhe:
15 ft (4,5 m)
Schallpegel:
70 PSI
60 Zyklen/Minute
ARO Exp-Serie 1" Metall
- pneum. Doppelmembranpumpe
- Förderleistung: max. 11,87 m3/h
- Förderdruck: max. 8,3 bar
- Anschluss: 1"
- Materialien: Aluminium, SS316
Erweiterte technische Daten
Pumpenprinzip:
Druckluftbetriebene Doppelmembranpumpe
Übersetzungsverhältnis:
1:1
Nennweite:
1 Zoll
Flüssigkeitsanschluss:
1″ BSP
Luftanschluss:
1/4″-18 NPT
Abluftanschluss:
3/4″-14 NPT
Maximale Förderleistung:
197,6 l/min (11,86 m³/h)
Maximaler Luft-Eingangsdruck:
8,3 bar
Maximaler Förderdruck:
8,3 bar
Maximaler Druck am Flüssigkeitseinlass:
0,69 bar
Fördervolumen pro Doppelhub:
0,88 Liter
Maximaler Partikeldurchmesser:
3,3 mm
Flüssigkeitsgehäuse und Verteiler:
Aluminium oder SS316
Außenschrauben:
Beschichteter Stahl oder SS316
Mechanischer Temperaturbereich:
+4 bis +107 °C
Schalldruckpegel:
80,6 dB(A) bei 4,8 bar und 60 Zyklen/min
Montagefläche:
101,6 × 158,8 mm
Gewicht:
ca. 11,5 kg
ARO Exp-Serie 1" Kunststoff
- pneum. Doppelmembranpumpe
- Förderleistung: max. 11,87 m3/h
- Förderdruck: max. 8,3 bar
- Anschluss: 1"
- Materialien: Polypropylen, PVDF
Erweiterte technische Daten
Pumpenprinzip:
Druckluftbetriebene Doppelmembranpumpe
Übersetzungsverhältnis:
1:1
Nennweite:
1 Zoll
Flüssigkeitsanschluss:
1″ BSP IG oder Flansch
Luftanschluss:
1/4″-18 NPT
Abluftanschluss:
3/4″-14 NPT
Maximale Förderleistung:
200,6 l/min (12,03 m³/h)
Maximaler Luft-Eingangsdruck:
8,3 bar
Maximaler Förderdruck:
8,3 bar
Maximaler Druck am Flüssigkeitseinlass:
0,69 bar
Fördervolumen pro Doppelhub:
0,88 Liter
Maximaler Partikeldurchmesser:
3,3 mm
Flüssigkeitsgehäuse und Verteiler:
Polypropylen, PVDF
Außenschrauben:
Beschichteter SS316
Mechanischer Temperaturbereich:
+4 bis +79 °C
Schalldruckpegel:
80,6 dB(A) bei 4,8 bar und 60 Zyklen/min
Montagefläche:
127,8 × 255,3 mm
Gewicht:
ab 9 kg
ARO Exp-Serie 1,5" Metall
- pneum. Doppelmembranpumpe
- Förderleistung: max. 27,90 m3/h
- Förderdruck: max. 8,3 bar
- Anschluss: 1,5"
- Aluminium, Edelstahl, Hastelloy-C, Gußeisen
Erweiterte technische Daten
Pumpenprinzip:
Druckluftbetriebene Doppelmembranpumpe
Übersetzungsverhältnis:
1:1
Nennweite:
1,5 Zoll
Flüssigkeitsanschluss:
1″ BSP IG oder Flansch
Luftanschluss:
1/2″-14 NPT
Abluftanschluss:
3/4″-14 NPT
Maximale Förderleistung:
465,6 l/min (27,93 m³/h)
Maximaler Luft-Eingangsdruck:
8,3 bar
Maximaler Förderdruck:
8,3 bar
Maximaler Druck am Flüssigkeitseinlass:
0,69 bar
Fördervolumen pro Doppelhub:
2,34 Liter
Maximaler Partikeldurchmesser:
3,3 mm
Flüssigkeitsgehäuse und Verteiler:
Alumimium, Edelstahl, Hastelloy-C, Gußeisen
Außenschrauben:
Beschichteter SS316
Mechanischer Temperaturbereich:
Materialabhängig
Schalldruckpegel:
82,8 dB(A) bei 4,8 bar und 60 Zyklen/min
Gewicht:
ab 17,8 kg
