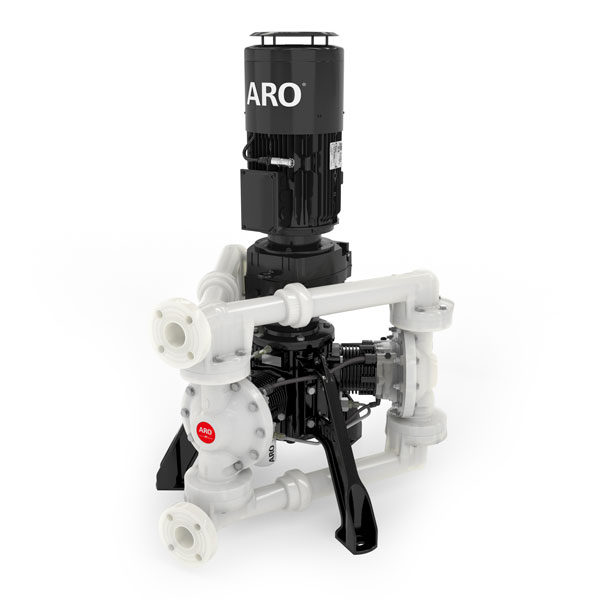

ARO EVO 300 – elektrische Membranpumpen DN 50 in Kunststoff
Elektrische Pumpentechnik in Kunststoffausführung – wir beraten Sie bei Werkstoffauswahl, Auslegung und Integration in Ihren Prozess.
Kunststoffausführungen für Ihre Förderaufgabe
Die EVO 300 in Kunststoffausführung eignet sich für die Förderung unterschiedlicher Medien. Wir unterstützen Sie bei der Auswahl geeigneter Werkstoffe sowie bei der Auslegung für Fördermenge, Druck und Temperatur. Für explosionsgefährdete Bereiche prüfen wir die Eignung der jeweiligen ATEX-Ausführung.
Technische Daten im Überblick
| Einsatzbereich | Standard- oder Gefahrenbereiche |
| Max. Fördermenge (Einlass geflutet) | 530 l/min |
| Verdrängung pro Zyklus | 2,6 Liter |
| Einlassdruck | 0,69 bar |
| Max. durchschnittlicher Betriebsdruck | 8,3 bar |
| Anschlüsse (Einlass/Auslass) | ANSI/DIN-Hybridflansch |
| Max. Partikelgröße | 6,4 mm |
| Nasssaughöhe | 9,1 m |
| Trockensaughöhe | 5,5 m |
| Max. Druck ohne Durchfluss | 12,4 bar |
Elektrische Membranpumpen der EVO SERIES™
Die Vorteile einer Membranpumpe. Die Effizienz eines elektrischen Antriebs.
Die EVO SERIES™ vereint innovative Pumpentechnologie mit hoher Energieeffizienz, präziser Steuerung und maximaler Betriebssicherheit. Dank ihres elektrischen Antriebs arbeitet sie zuverlässig, pulsationsarm und ohne Druckluft – ideal für anspruchsvolle industrielle Anwendungen.Sicherheit steht an erster Stelle
Integrierte Sensoren überwachen den Pumpenbetrieb und erkennen Leckagen sowie ungewöhnliche Betriebszustände frühzeitig. Automatische Schutzfunktionen helfen, Schäden und ungeplante Stillstände zu vermeiden.Volle Kontrolle über Ihren Prozess
Integrierte Encoder und Frequenzumrichter ermöglichen eine präzise Regelung des Förderstroms. So lässt sich die Pumpe optimal an unterschiedliche Prozessanforderungen anpassen.Maximale Energieeffizienz
Der elektrische Antrieb macht Druckluft überflüssig und senkt die Betriebskosten. Intelligente Überwachung und einfache Wartung sorgen zusätzlich für hohe Wirtschaftlichkeit.Kompakt, leistungsstark und zuverlässig

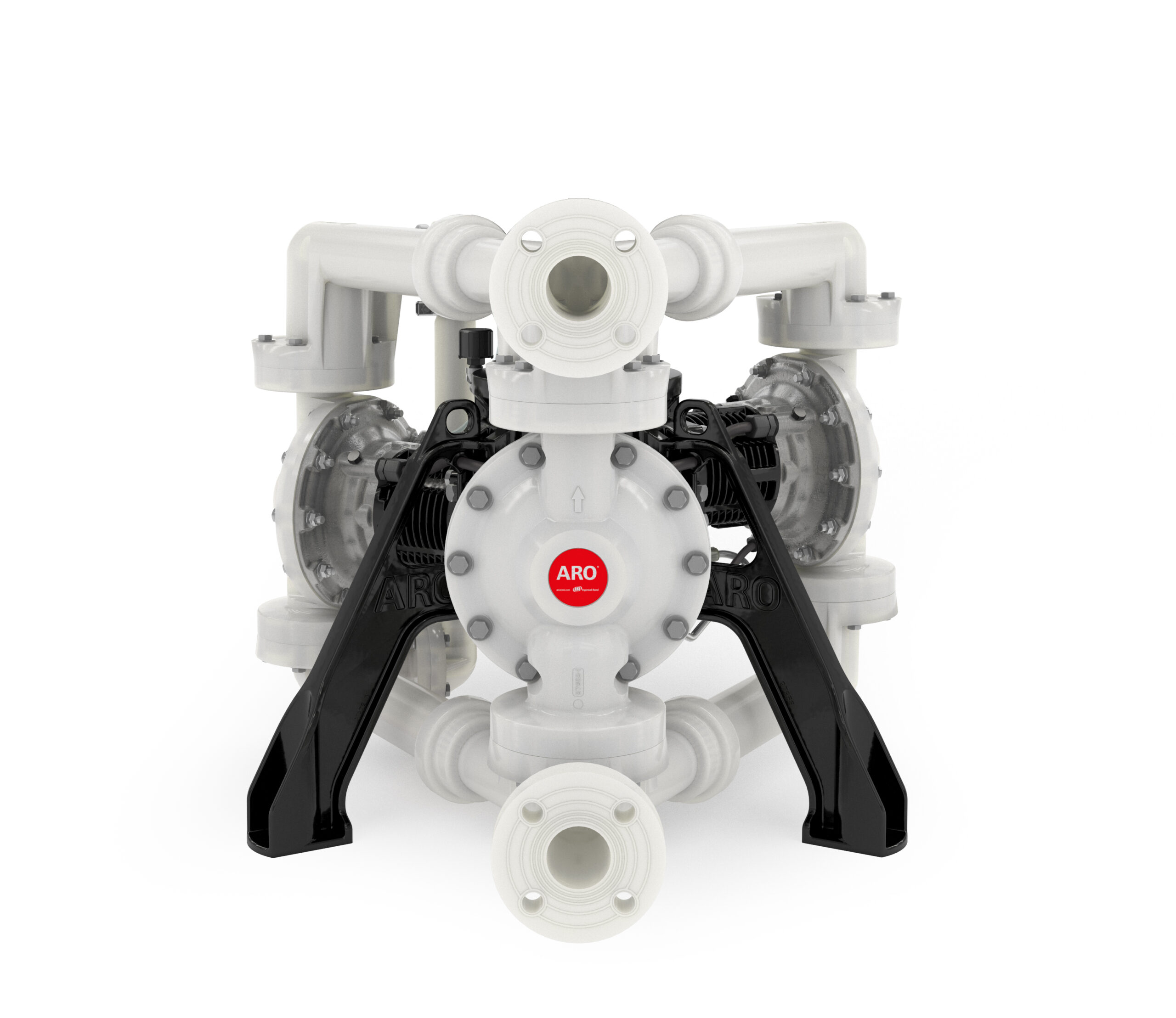

Die innovative Dreikammer-Konstruktion reduziert Pulsationen und ermöglicht einen gleichmäßigen Förderstrom. Das kompakte Design erleichtert die Installation auch bei begrenztem Platzangebot.| Produktberührte Service Kit: Kugeln, Membranen, Faltenbälge und O-Ringe | 637558-XX (Weitere Einzelheiten siehe unten) |
| PRV (Druckbegrenzungsventil) Service-Kit | 67557-X (Weitere Einzelheiten siehe unten) |
| Kurbelgehäuse Service-Kit | EP20-CSVX-00-A (Weitere Einzelheiten siehe unten) |
| Kurbelgehäusedichtungen Service Kit | 637556 |
| Öl- und Filter-Ersatzteilsatz | 637557 |
| Montage der Ölkolbenpumpe | 67558 |
ARTIKELNUMMER DES AFTERMARKET-SERVICE-KITS | BESCHREIBUNG |
| 637558-AA | Kugeln – Santoprene Membranen – Santoprene |
| 637558-TA | Kugeln – PTFE Membranen – Santoprene |
| 637558-TT | Kugeln – PTFE Membranen – PTFE |
| 637558-ST | Kugeln – Edelstahl 316 Membranen – PTFE |
| EP20-CSVS-00-A | Kurbelgehäuse – Luftkappe aus Edelstahl |
| Modelle | Polypropylen demnächst – geerdetes Polypropylen oder leitfähiges Polypropylen |
| Maximale Durchflussmenge | 140 GPM (529,9 l/min) |
| Verdrängung pro Zyklus | 0.68 Gallonen (2,6 Liter) |
| Flüssigkeitseinlass / -auslass Hybrid – Innengewinde | ANSI/DIN Hybridflansch |
| Hub | 1.75″ (44.45 mm) |
| Einlassdruck | 10 PSIG (0,69 bar) |
| Maximaler durchschnittlicher Betriebsdruck | 120 PSIG (8,3 bar) |
| Maximaler Abschaltdruck | 180 PSIG (12,4 bar) |
| Schwebende Feststoffe Maximaler Durchmesser | 1/4″ Durchmesser (6,4 mm) |
| Saughöhe (nass) | 30 ft (9.1 m) |
| Saughöhe (trocken) | 18 ft (5.5 m) |
| Membran / Kugel Größe prüfen | 1.5″ (38 mm) entsprechend |
| Höchste Effizienz | 70% |
| Maximale Pumpendrehzahl | 198 Umdrehungen pro Minute |
| Gewicht | VFD: 16 kg (36 lbs) Motor: 107 kg (236 lbs) Pumpenkopf aus Polypropylen: 171 kg (376 lbs) Leitfähiger Pumpenkopf aus Polypropylen: 216 kg (477 lbs) Palette: 24 kg (52 lbs) |
| Einbaumaß / Umfangsradius | Drei gleichmäßig platzierte 0,63″ (∅ 16 mm) Loch auf 29,8″ (∅ 758 mm) B |
AC-Getriebemotor
| Nennleistung / Phase / Spannung / Wirkungsgrad | 5.5Kw / 3 Phasen / 400V / IE3 |
| Typ und Klassifizierung | ATEX / ICEx II2 G Ex db IIB T4 Gb | II2 D Ex tb IIIC T125°C Db NEC / CEC Class 1, Div 2 Group A-D | Class 2, Div 2 Group E-G |
| Übersetzungsverhältnis | 12.7:1 |
| Codiergeber | 5V 1024 pp |
| Motorstrom bei 400V / 50Hz | 11.3 A |
| Gewicht | Standard: 107 kg (236 lbs) ATEX-Ausführung: 138 kg (304 lbs) |
| Abmessungen (ohne Geber für Gefahrgutanwendungen) | Höhe: 31,6″ (802,5 mm) Länge: 10,2″ (258 mm) Breite: 10,2″ (258 mm) |
| Drehgeber für explosionsgefährdete Bereiche | 5.09″ (129.4 mm) |
Laufwerk
| Nennleistung / Phase / Spannung | 7.5 Kw / 3 Phasen / 380V-500V |
| Frequenz | 50Hz / 60Hz |
| Maximale VFD-Drehzahl | 84Hz |
| VFD-Eingangsstrom (Forts. @ 441-500V) | 13 A |
| VFD-Eingangsstrom (Inter. @ 441-500V) | 20.8 A |
| Typ und Klassifizierung (nur für gefährliche Konfigurationen – VFD darf nicht im Ex-Bereich installiert werden) | II (2) G [EX e] [Ex d] [Ex n] II (2) D [Ex tb] [Ex tc] |
| Gewicht | 31.5 Pfund (14,3 kg) |
| Höhe: 639,5 mm (25,18″) bis zum Auslassflansch * 1315,4 mm (51,79″); ATEX – Codiergeber Höhe: 129,4 mm (5,09″) Länge: 828,6 mm (32,62″) Breite: 937,1 mm (36,89″) |
