Elektrische Membranpumpen DN50 in Metall
Elektrische Membranpumpen 2″ (DN50), metallische Ausführung der ARO EVO SERIES™ 300

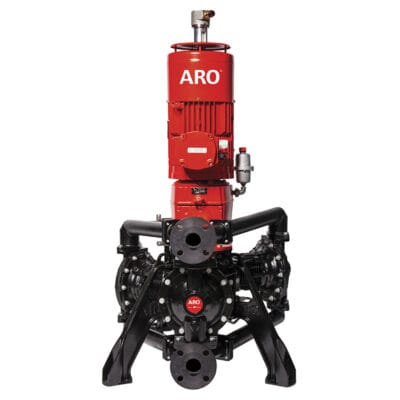

Erhältlich in Ausführungen aus Aluminium, Edelstahl oder Gusseisen für aggressive Chemikalien oder Hochtemperaturflüssigkeiten. Es sind auch ATEX Zone 1 Versionen erhältlich.
Pumpentypen: Betrieb in Standard- oder Gefahrenbereichen
Maximale Durchflussrate (Einlass geflutet): 530 l/min
Verdrängung pro Zyklus: 2,6 Liter
Einlassdruck: 0,69 bar
Maximaler durchschnittlicher Betriebsdruck: 8,3 bar
Flüssigkeitsöffnungen (Einlass/Auslass): ANSI/DIN-Hybridflansch
Maximale Partikelgröße: Durchmesser 6,4 mm
Nasssaughub: 9,1 m
Trockensaughub: 5,5 m
Maximaler Druck für Betrieb ohne Durchfluss: 12,4 bar
ELEKTRISCHE MEMBRANPUMPEN DER EVO SERIES™
Eine Evolution in der Flüssigkeitstechnologie. Diese revolutionäre Pumpe nutzt die besten Eigenschaften vieler Technologien von Verdrängerpumpen und kombiniert sie in einem einzigen Produkt. Das Ergebnis: Alle Leistungsmerkmale, die sie wollen, in einer bahnbrechenden Pumpentechnologie. Es gibt keine andere Pumpe auf dem Markt, die alle Merkmale einer druckluftbetriebenen Membranpumpe aufweist und darüber hinaus einen erstklassigen Wirkungsgrad, minimale Pulsation und die Möglichkeit einer vollständigen Einbindung in die Prozesssteuerung bietet. Eine hocheffiziente und selbstansaugende Pumpe ohne dynamische Dichtungen, die auch viskose oder abrasive Medien auf schonende Art und Weise fördert und gleichzeitig keinerlei Probleme mit Trockenlauf oder dem Arbeiten gegen einen geschlossenen Schieber hat. Das einzigartige Design sorgt für umfangreichen Schutz Ihrer Mitarbeiter, störungsfreie Prozesse und niedrige Betriebskosten.
DIE SICHERHEIT STEHT IM MITTELPUNKT
Schutz vor Betrieb ohne Durchfluss: Die elektrischen Membranpumpen der EVO SERIES™ bieten echten Schutz bei durchflussfreiem Pumpenbetrieb. Ein eingebauter Encoder kann das Saugvermögen messen, den Motor verlangsamen und den Systemdruck über lange Zeit aufrechterhalten. Dank seines automatisierten Systems kann die Pumpe den Prozess ohne Ansaugen neu starten und für eine automatische Abschaltung programmiert werden. Erkennung von Leckagen: Mit integrierten Sensoren für die Erkennung von Leckagen können Membranausfälle erkannt und die Pumpe abgeschaltet werden, um weitere Schäden zu vermeiden. Sekundäre Eindämmung von Leckagen: Für zusätzlichen Schutz wurde die Pumpe mit Sekundärdichtungen konstruiert, damit der Betätigungsmechanismus selbst bei einem Defekt der Membrane geschützt ist.
SIE HABEN DIE KONTROLLE

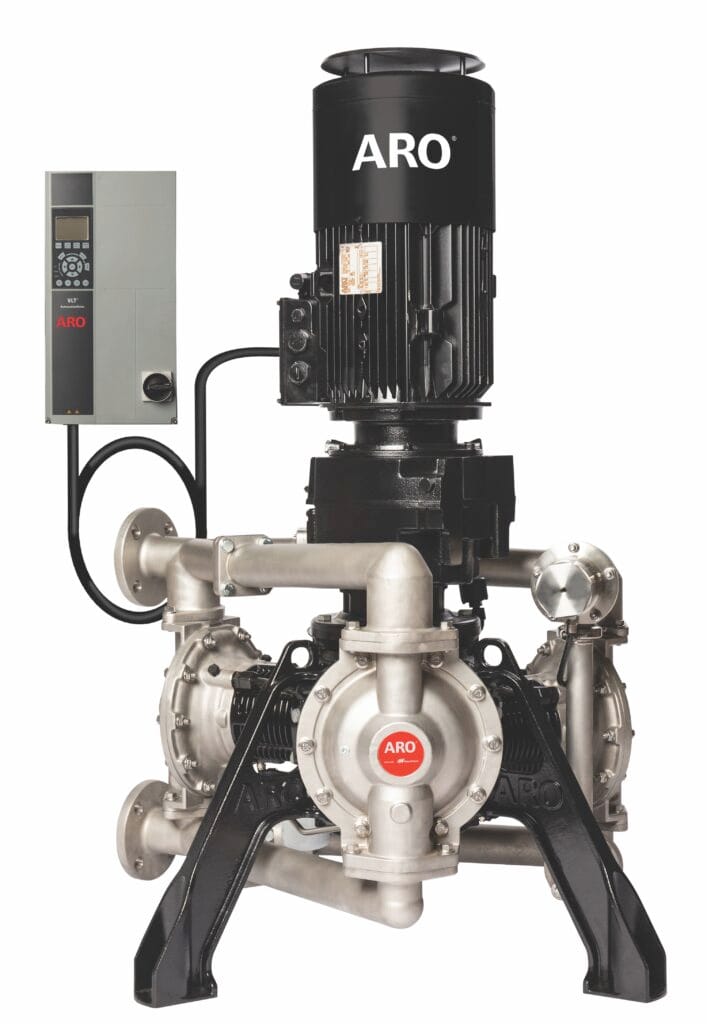

Encoder und Frequenzumrichter integriert: Überwachen und steuern Sie den Pumpendurchfluss gemäß Ihren Prozessparametern, einschließlich Durchfluss, Förderhöhe, Drehmoment usw.
AUF EFFIZIENZ AUSGELEGT
Maximale Energieeffizienz: Die vollelektrische Pumpe verwendet einen 400-V-Wechselstrom-Getriebemotor und erfordert kein Druckluftsystem. Geringere Reparaturkosten: Dank integrierter Überwachung erfolgt die vorbeugende Wartung nach einem vorhersehbaren Zeitplan. Reparaturen lassen sich einfach durchführen und reduzieren Ausfallzeiten auf ein Minimum.
FÜR HÖCHSTLEISTUNG ENTWICKELT
Niedrigere Pulsation: Durch die einzigartige Dreikammer-Konstruktion sind die Pulsationen im Vergleich zu herkömmlichen elektrischen Zweikammer-Membranpumpen deutlich geringer. Einfache Installation: Die ARO-Ingenieure machten eine Grundplatten- oder Wellenausrichtung überflüssig. Die Pumpe der EVO SERIES™ hat eine kompakte Stellfläche und kann somit in kleine Betriebsräume passen.
| Produktberührte Service Kit: Kugeln, Membranen, Faltenbälge und O-Ringe | 637559-XX (Weitere Einzelheiten siehe unten) |
| PRV (Druckbegrenzungsventil) Service-Kit | 67557-X (Weitere Einzelheiten siehe unten) |
| Kurbelgehäuse Service-Kit | EP20-CSVX-00-A (Weitere Einzelheiten siehe unten) |
| Kurbelgehäusedichtungen Service Kit | 637556 |
| Öl- und Filter-Ersatzteilsatz | 637557 |
| Montage der Ölkolbenpumpe | 67558 |
ARTIKELNUMMER DES AFTERMARKET-SERVICE-KITS |
BESCHREIBUNG |
| 637555-AA | Kugeln – Santoprene Membranen – Santoprene |
| 637555-TA | Kugeln – PTFE Membranen – Santoprene |
| 637555-TT | Kugeln – PTFE Membranen – PTFE |
| 637555-ST | Kugeln – Edelstahl 316 Membranen – PTFE |
| EP20-CSVA-01-A | Kurbelgehäuse – Aluminium-Luftkappe |
| EP20-CSVS-00-A | Kurbelgehäuse – Luftkappe aus Edelstahl |
| 67557-1 | PRV – Aluminium |
| 67557-2 | PRV – Gusseisen |
| 67557-3 | PRV – Edelstahl |
n/a
| Motor Encoder Kabel zum Antrieb 3 Meter | 67651-003 |
| Motor Encoder Kabel zum Antrieb 6 Meter | 67651-006 |
| Motor Encoder Kabel zum Antrieb 9 Meter | 67651-009 (wird standardmäßig mit allen fertigen Einheiten geliefert) |
| Motor Encoder Kabel zum Antrieb 15 Meter | 67651-015 |
| Motor Encoder Kabel zum Antrieb 50 Meter | 67651-050 |
| Motor Encoder Kabel zum Antrieb 100 Meter | 67651-100 |
| Lecksuch-Sensor (gewöhnliche Gefahr) | 96270-2 |
| ZENER Barrier Haz (Pack 2 Einheiten) – Benötigte Menge: 6 Stück | 97414 |
n/a
| PROFIBUS DP VI MCA 101, BESCHICHTET | 130B1200 | Optionaler Satz Edelstahl-Rückwandplatten A5 | 130B3242 |
| DEVICENET MCA 104, BESCHICHTET | 130B1202 | Optionaler Edelstahl-Rückwandbausatz B1 | 130B3434 |
| KANN ÖFFNEN MCA 105, BESCHICHTET | 130B1205 | VFD Danfoss Tastenfeld-Ersatzteilsatz | 38066254 |
| ETHERNET IP MCA 121, BESCHICHTET | 130B1219 | ||
| PROFINET MCA 120, BESCHICHTET | 130B1235 | ||
| MODBUS TCP MCA 122, BESCHICHTET | 130B1296 | ||
| ETHERCAT MCA 124, BESCHICHTET | 120B5646 |
Getriebemotor-Ersatzteile
| Drehgeber für den Normalbetrieb | 67580 |
| Abmessungen des Drehgebers für explosionsgefährdete Bereiche | 67576 |
| Montagesatz für Geberkabel für gefährliche Anwendungen | 67577 |
Materialien der Membranen
- Long-Life PTFE
- Santoprene®
| Modelle | Aluminium Gusseisen Rostfreier Stahl |
| Maximale Durchflussmenge | 140 GPM (529,9 l/min) |
| Verdrängung pro Zyklus | 0.68 Gallonen (2,6 Liter) |
| Flüssigkeitseinlass / -auslass Hybrid – Innengewinde | ANSI/DIN Hybridflansch |
| Hub | 1.75″ (44.45 mm) |
| Einlassdruck | 10 PSIG (0,69 bar) |
| Maximaler durchschnittlicher Betriebsdruck | 120 PSIG (8,3 bar) |
| Maximaler Abschaltdruck | 180 PSIG (12,4 bar) |
| Schwebende Feststoffe Maximaler Durchmesser | 1/4″ Durchmesser (6,4 mm) |
| Saughöhe (nass) | 30 ft (9.1 m) |
| Saughöhe (trocken) | 18 ft (5.5 m) |
| Membran / Kugel Größe prüfen | 1.5″ (38 mm) entsprechend |
| Höchste Effizienz | 70% |
| Maximale Pumpendrehzahl | 198 Umdrehungen pro Minute |
| Gewicht | VFD: 16 kg (36 lbs) Motor: 107 kg (236 lbs) Pumpenkopf aus Aluminium: 105 kg (231 lbs) Pumpenkopf aus Gusseisen: 131 kg (288 lbs) Pumpenkopf aus Edelstahl: 144 kg (318 lbs) Palette: 24 kg (52 lbs) |
| Einbaumaß / Umfangsradius | Drei gleichmäßig platzierte 0,63″ (∅ 16 mm) Loch auf 29,8″ (∅ 758 mm) B.C. / 32,6″ (828,6 mm) |
| Abmessungen *Pumpe mit Getriebemotor (ohne Drehgeber ATEX – Ausführung) |
Höhe: 449,9 mm (17,71″) bis Auslassflansch *1030 mm (40,55″); Gefährliche Geber Höhe: 129,4 mm (5,09″) Länge: 599,7 mm (23,61″) Breite: 730,8 mm (28,77″) |
