Albin ALH Hochdruck-Schlauchpumpen

Leistungsstarke Schlauchpumpen für anspruchsvolle Förderaufgaben – wir unterstützen Sie bei der Auswahl und technischen Auslegung.

← Zur Übersicht der ALBIN Schlauchpumpen

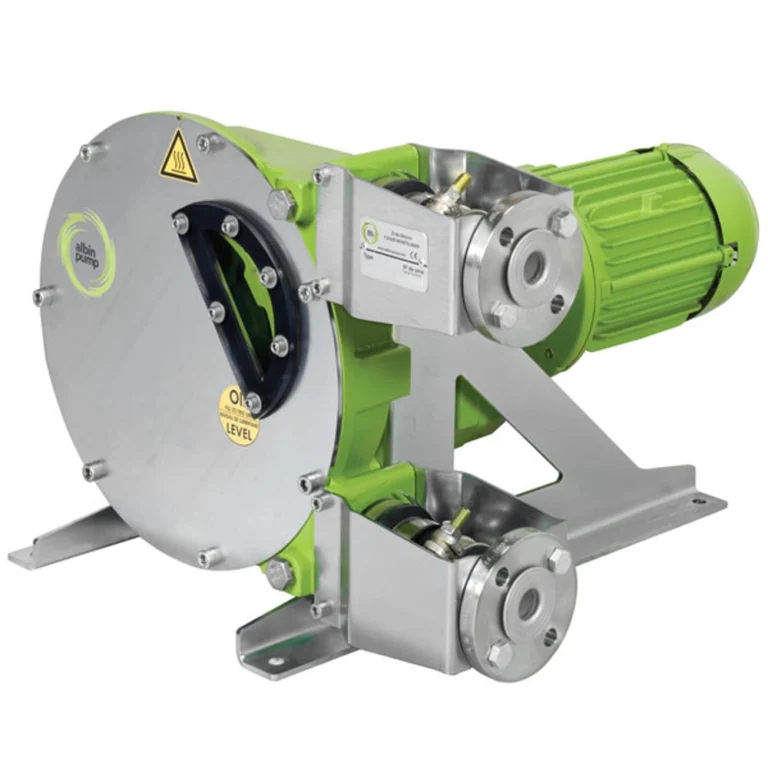

ALBIN ALH – Hochdruck-Schlauchpumpen

Die ALBIN ALH-Serie wurde für anspruchsvolle industrielle Förderaufgaben entwickelt. Die Hochdruck-Schlauchpumpen eignen sich für die Förderung und Dosierung viskoser, abrasiver und empfindlicher Medien. Die Baureihe umfasst 18 Größen für unterschiedliche Leistungsanforderungen.

Ihre Vorteile

Schonende Förderung empfindlicher und scherempfindlicher Medien
Geeignet für abrasive und hochviskose Flüssigkeiten
Präzise und wiederholbare Dosierung bei geeigneter Auslegung
Trockenlauffähig innerhalb der zulässigen Betriebsbedingungen
Robuste Konstruktion und wartungsfreundlicher Schlauchwechsel

Technische Daten im Überblick

Fördermenge	Bis 88 m³/h
Förderdruck	Bis 15 bar
Temperatur	Bis 135 °C*
Saugunterdruck	Bis 0,6 bar*
Baugrößen	18

* Abhängig von Pumpengröße, Schlauchwerkstoff, Antrieb und Betriebsbedingungen. Die technischen Grenzwerte sind für die jeweilige Ausführung zu prüfen.

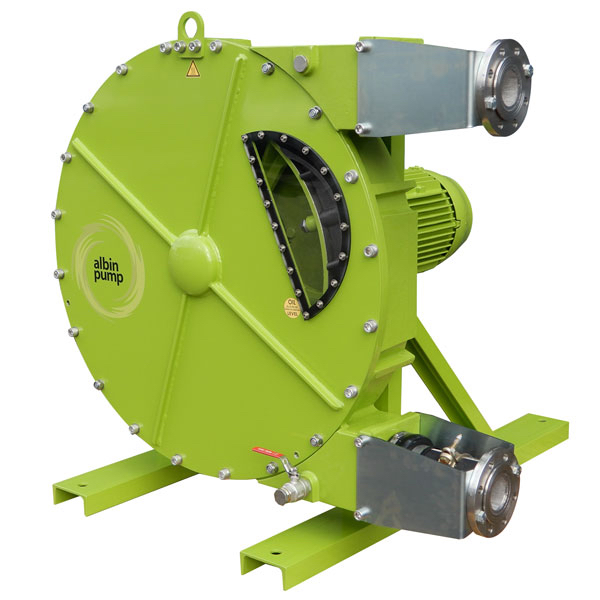

ALBIN ALH – Zuverlässige Förderung unter hohem Druck

Die ALBIN ALH Hochdruck-Schlauchpumpen sind für anspruchsvolle industrielle Förderprozesse ausgelegt. Zwei gegenüberliegende Gleitschuhe komprimieren einen verstärkten Schlauch und transportieren das Medium kontrolliert vom Einlass zum Auslass.

Die Förderflüssigkeit berührt ausschließlich die Innenseite des Schlauchs. Dadurch eignet sich das Pumpenprinzip auch für abrasive, viskose und empfindliche Medien. Das geschlossene Pumpengehäuse mit geschmiertem Schlauch unterstützt einen zuverlässigen Betrieb.

Robust. Wartungsfreundlich. Für anspruchsvolle Förderaufgaben.

Typische Einsatzbereiche

Die ALH-Serie eignet sich für industrielle Anwendungen, bei denen abrasive, feststoffhaltige oder hochviskose Medien zuverlässig gefördert werden müssen.

Farben und Lacke
Lebensmittel- und Getränkeindustrie
Pharma und Kosmetik
Wasser- und Abwasseraufbereitung
Chemische Industrie
Zellstoff- und Papierindustrie
Reinigungsmittelproduktion
Baustoffe und Keramik

Steuerungsmöglichkeiten

Je nach Antriebsausführung lassen sich ALH-Schlauchpumpen sowohl für einfache Förderaufgaben als auch für automatisierte Prozesse einsetzen.

Ein/Aus-Steuerung: Für Anwendungen mit konstanter Drehzahl und Förderleistung.
SPS-Anbindung: Integration in automatisierte Prozessabläufe bei entsprechender Ausstattung.
Frequenzumrichter (VFD): Drehzahlregelung zur Anpassung der Fördermenge an wechselnde Prozessanforderungen.

Funktionsprinzip der ALH-Schlauchpumpe

Die ALH arbeitet nach dem peristaltischen Verdrängerprinzip. Ein rotierender Rotor mit zwei Gleitschuhen drückt den flexiblen Schlauch nacheinander zusammen und bewegt so das Fördermedium durch die Pumpe.

Ansaugen: Nach dem Lösen der Kompression nimmt der Schlauch seine ursprüngliche Form wieder an. Der entstehende Unterdruck saugt das Fördermedium an.
Fördern: Die rotierenden Gleitschuhe bewegen die Schlauchkompression in Richtung Auslass und transportieren das Medium.
Rückfluss begrenzen: Die aufeinanderfolgende Kompression des Schlauchs reduziert den Rückfluss und unterstützt eine kontrollierte Förderung.

Das Ergebnis ist eine zuverlässige, vergleichsweise pulsationsarme Förderung. Die konkrete Eignung hängt von Medium, Schlauchwerkstoff, Pumpengröße und Betriebsbedingungen ab.

ALH Schlauchpumpen Broschüre

ALH Bedienungsanleitung

ALH Schlauchpumpen Datenblatt

Wirtschaftlich und zuverlässig im Betrieb

ALBIN ALH Hochdruck-Schlauchpumpen verbinden robuste Technik mit präziser Dosierung und einfacher Instandhaltung. Sie unterstützen zuverlässige Förderprozesse auch bei anspruchsvollen Betriebsbedingungen.

Präzise Dosierung: Gleichmäßige und reproduzierbare Fördermengen bei geeigneter Auslegung.
Robuste Konstruktion: Für anspruchsvolle Anwendungen und lange Betriebszeiten ausgelegt.
Selbstansaugend: Geeignet für unterschiedliche Ansaugbedingungen.
Trockenlauffähig: Betrieb ohne Fördermedium innerhalb der zulässigen Betriebsbedingungen.
Wartungsfreundlich: Einfacher Schlauchwechsel und wenige produktberührte Verschleißteile.

	Metrisch
Kapazität	bis 88 m3/h
Viskosität	bis zu 60.000 mPas*
Temperatur der gepumpten Flüssigkeit	bis 85 °C**
Differenzdruck	bis 15 bar***
Ausgangsdruck	bis 15 bar
Erreichbare Saugleistung	bis 0,9 bar*

* Variiert je nach Pumpendimension/Ausführung, sowie Drehzahl und Schlauch

** Bei einer Raumtemperatur von 20 °C. Außerdem variiert sie je nach Fördermedium, Schlauchqualität und Motorkonstruktion.

*** Variiert je nach den Abmessungen der Pumpe und der Schlauchqualität

* Werte abhängig von Pumpengröße, Ausführung, Drehzahl sowie verwendeter Schlauchqualität.
** Gemessen bei 20 °C Raumtemperatur. Abweichungen möglich je nach Fördermedium, Schlauchmaterial und Motorkonfiguration.
*** Abhängig von Pumpenabmessungen und eingesetzter Schlauchqualität.
